◆应用背景◆

随着经济社会发展和物质消费水平大幅提高，我国生活垃圾产生量迅速增长，环境隐患日益突出，已经成为新型城镇化发展的制约因素。遵循减量化、资源化、无害化的原则，实施生活垃圾分类，可以有效改善城乡环境，促进资源回收利用，加快“两型社会”建设，提高新型城镇化质量和生态文明建设水平。至此，国家发改委、住建部联合发布《生活垃圾分类制度实施方案》，要求结合本地实际细化推进垃圾强制分类和两网协同。国家发改委、住建部联合发布《生活垃圾分类制度实施方案》提出：

● 到2020年底，基本建立垃圾分类相关法律法规和标准体系，形成可复制、可推广的生活垃圾分类模式，在实施生活垃圾强制分类的城市，生活垃圾回收利用率达到35%以上。

● 在直辖市、省会城市、计划单列市以及第一批生活垃圾分类示范城市的城区范围内先行实施生活垃圾强制分类。于2017年底前制定出台办法，细化垃圾分类相关要求。

● 建立与分类品种相配套的收运体系、与再生资源利用相协调的回收体系，完善与垃圾分类相衔接的终端处理设施，并探索建立垃圾协同处置利用基地，确保分类收运、回收、利用和处理设施相互衔接。

◆解决方案◆

一、技术概况

方案将本着科学、智能、高效、低碳、环保的设计理念采用垂直重力式或垂直重力+水平式垃圾管道分类收集系统以及真空式垃圾管道收集系统等。

方案对不可回收垃圾、可回收垃圾以及有毒有害垃圾进行分类收集、分类处理，实现真正意义上的科学收集，使有用资源再利用，并减少有毒有害物品直接污染环境。

二、方案思路

方案将根据不同高度建筑物、不同使用功能建筑物设置不同的垃圾收集解决方案，相同之处在于无论采用那种解决方案都可以实现垃圾分类收集处理，具体为：

对于低矮层建筑采用室外垃圾桶式分类收集，由垃圾清运车定时进行垃圾清运，或室外垃圾桶直接连接地下水平垃圾管网采用真空式集中收集。

对于中高层建筑采用垂直重力式或垂直重力+水平式垃圾管道分类收集系统或真空式垃圾管道收集系统。

三、方案内容

3.1垂直重力式或垂直重力+水平式垃圾收集系统

垂直重力式或垂直重力+水平式垃圾管道分类收集系统将贯穿于整个建筑物，即从建筑物地下层至建筑物顶层设置垂直管道，每楼层设置垃圾投物门（可刷卡等方式开门），管道顶端设有排气管和排风机，管道侧部设有独立排气管，管道底部设有垃圾排放装置（如：垃圾排放门或垃圾收集箱或垃圾压缩机等）以及其他辅助设施（如，排污池、清洗、消毒设备等），整个系统将采用电子控制，实现了系统的智能性、环保性和安全性。

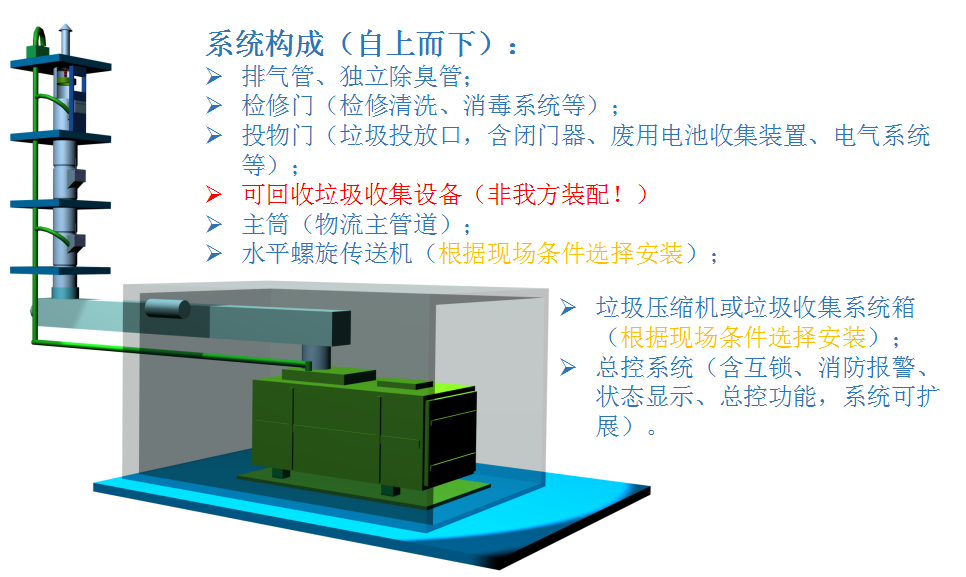

系统结构：

工作流程：

系统功能：

垂直重力式或垂直重力+水平式垃圾管道分类收集系统可实现垃圾投放传输、有毒有害垃圾独立收集、可回收垃圾独立收集、刷卡或密码式开门、管道清洗除臭消毒、垃圾自动压缩、物满自动报警清运、系统总控联动、消防报警等。

3.2废旧电池收集方案

垂直重力式或垂直重力+水平式垃圾管道分类收集系统将在每层垃圾投物门（或室外垃圾桶）上方设置一独立开启的废旧电池收集装置，用户可以将废旧电池暂存在此装置中，避免与普通垃圾同时投放，造成严重污染环境的问题。

3.3可回收垃圾呼叫收集系统

部分纸箱、饮料瓶、废金属品等可回收利用的物品，用户可以将其放入可回收装置中，并启动呼叫回收按钮，系统将自动呼叫相关人员进行可回收垃圾处理，此设备系统设于垃圾投物门（或室外垃圾桶）旁，方便用户将垃圾进行分类投放处理。

3.4室外垃圾桶收集方案

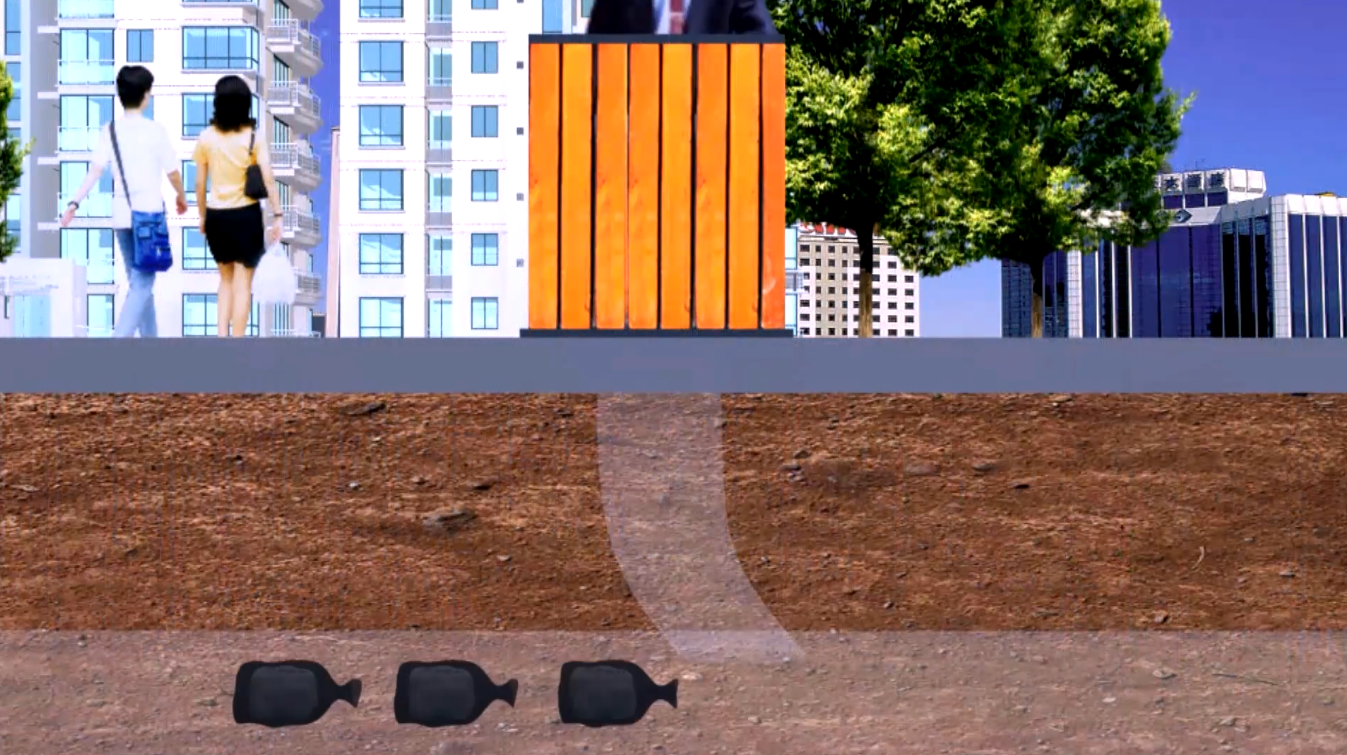

对于低矮层建筑采用室外垃圾桶式分类收集处理，由垃圾清运车定时进行垃圾清运或室外垃圾桶直接连接地下水平垃圾管网采用真空式集中收集。

3.5真空垃圾收集系统

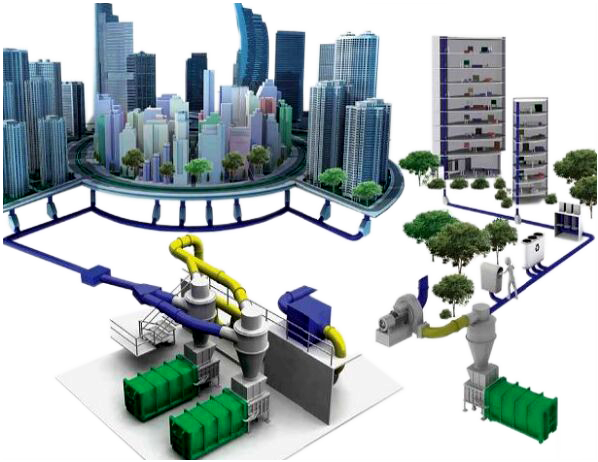

真空垃圾收集系统整体由楼群垂直管道、水平地下管网、垃圾暂存装置、真空机组、垃圾压缩机及电子控制系统等组成，用户将垃圾在投放口进行投放，在真空机组的作用下，从管道内先传送到垃圾暂存装置，然后至垃圾压缩机进行压缩处理，具体为：

真空垃圾收集系统指通过预先铺设好的管道系统，利用负压技术将生活垃圾抽送至中央垃圾收集站，再由垃圾车运送至垃圾处置场的过程。这种负压气力收集是一种自成体系的收集系统，是由倾卸垃圾的通道，通道阀输送管道，机械中心，收集转运站等组成的垃圾收运系统。工作原理在于收集系统末端装有引风机械，当风机运转时，整个系统内部形成负压，使管道内外形成压差，空气被吸入管道；同时，垃圾也被空气带入管道，被输送至分离器，在此垃圾与空气分离；分离出的垃圾由卸料器卸出，空气则被送到除尘器净化，然后排放。

在楼内，每层楼都将设置一个垃圾投放口，紧靠着垃圾投放口，设立一条垂直的垃圾管道，底端设有垃圾排放阀和预埋于地面下的水平管道相连，通往密封的中央收集站。每天产生的各种垃圾，投入垃圾投放口，进入垂直垃圾管道，当垃圾达到一定的数量以后，中央控制台发出开始工作的指令，垃圾站内的抽气装置自动启动，在水平管道内产生负压气流，系统自动打开设置在垃圾垂直管道底部的垃圾排放阀，储存在阀顶的垃圾被吸入地下输送管网，输送到中央收集站内，实施垃圾气体和固体的分离处理，其中气体部分经过高效处理后排放，而固体垃圾则被压缩输送至垃圾罐体，然后运至垃圾处理厂进行焚烧发电或者填埋处理。

◆整体运行◆

垂直重力式或垂直重力+水平式垃圾管道分类收集系统使用中，每用户可刷卡或密码开门，投放垃圾至地下垃圾收集室统一收集处理，更方便、更快捷、更智能；同时，室外垃圾桶也可由清运车及时快捷的进行清运处理或室外垃圾桶直接连接地下水平垃圾管网采用真空式集中收集处理；有毒、有害垃圾单独收集、可回收垃圾单独收集，充分体现了其环保性、可循环性和科学性的整体运行模式。
